ไร้สัมผัสและทนต่อการกัดกร่อน

หากคุณเคยใช้เวลาหลายชั่วโมงในการแก้ไขปัญหาเกี่ยวกับผลิตภัณฑ์ที่เกี่ยวข้องกับการเอียงที่ผิดปกติ เช่น อุปกรณ์พยุงทางการแพทย์ที่ทำให้เกิดสัญญาณเตือนที่ผิดพลาด การป้องกันพลิกคว่ำของเครื่องทำความร้อนในพื้นที่แบบตั้งพื้นล้มเหลวหลังการใช้งานบางครั้ง หรืออุปกรณ์สมาร์ทโฮมที่ทำงานผิดปกติ มีความเป็นไปได้สูงที่หน้าสัมผัสในสวิตช์ปรับเอียงลูกปืนเชิงกลจะออกซิไดซ์หรือสึกกร่อน ในฐานะซัพพลายเออร์สวิตช์ปรับเอียง เรามักพบปัญหาหลังการขายประเภทนี้: ต้นแบบทดสอบได้อย่างสมบูรณ์แบบ แต่หลังจากการผลิตและการขนส่งจำนวนมาก ฝุ่น ความร้อน และความชื้นจะค่อยๆ ทำให้หน้าสัมผัสโลหะเกิดการกัดกร่อน ส่งผลให้ฟังก์ชันการป้องกันล้มเหลว
สัญชาตญาณแรกของวิศวกรหลายคนคือเพียงเปลี่ยนสวิตช์ด้วยสวิตช์ลูกปืนเชิงกลราคาถูก แต่ปัญหาก็จะยังคงเกิดขึ้นอีก ในบล็อกโพสต์ของวันนี้ เราจะช่วยให้คุณเข้าใจสวิตช์เอียงโฟโตอิเล็กทริก ข้อได้เปรียบที่ใหญ่ที่สุดคือไม่มีหน้าสัมผัสที่เป็นโลหะ ช่วยขจัดการกัดกร่อนและการสึกหรอที่แหล่งกำเนิด เราจะข้ามศัพท์เฉพาะทางเทคนิคและแบ่งปันข้อมูลเชิงลึกเชิงปฏิบัติที่ได้รับจากโครงการในโลกแห่งความเป็นจริง เพื่อช่วยให้คุณตัดสินใจได้อย่างรวดเร็วว่าผลิตภัณฑ์นี้เหมาะกับโครงการของคุณหรือไม่

สวิตช์เอียงออปโตอิเล็กทรอนิกส์ทำงานอย่างไร

สวิตช์ปรับเอียงแบบบอลแบบดั้งเดิมอาศัยลูกบอลโลหะที่สัมผัสโดยตรงกับหน้าสัมผัสโลหะเพื่อสร้างวงจร ซึ่งอาจนำไปสู่การออกซิเดชันและการกัดกร่อนของหน้าสัมผัสเนื่องจากความชื้นและฝุ่น ในทางตรงกันข้าม สวิตช์ปรับเอียงโฟโตอิเล็กทริกทำงานบนหลักการของการตรวจจับลำแสงอินฟราเรด และประกอบด้วยตัวปล่อยอินฟราเรด ตัวรับ และลูกบอลที่เคลื่อนที่ได้ เมื่อวางอุปกรณ์ในแนวนอน ลูกบอลจะบล็อกลำแสงอินฟราเรด และเอาต์พุตจะส่งสัญญาณ "ตัดการเชื่อมต่อ" เมื่อเอียงไปในทิศทางใดๆ เพื่อให้ได้มุมทริกเกอร์ที่ตั้งไว้ ลูกบอลจะเลื่อนเพื่อให้ลำแสงอินฟราเรดทะลุผ่าน และเอาต์พุตจะส่งสัญญาณ "ทริกเกอร์"

หมายเหตุสำคัญ:อุปกรณ์นี้มีกระแสไฟนิ่งและเหมาะสำหรับอุปกรณ์ที่มีแหล่งจ่ายไฟภายนอกเท่านั้น ไม่เหมาะสำหรับผลิตภัณฑ์ที่ใช้พลังงานจากแบตเตอรี่

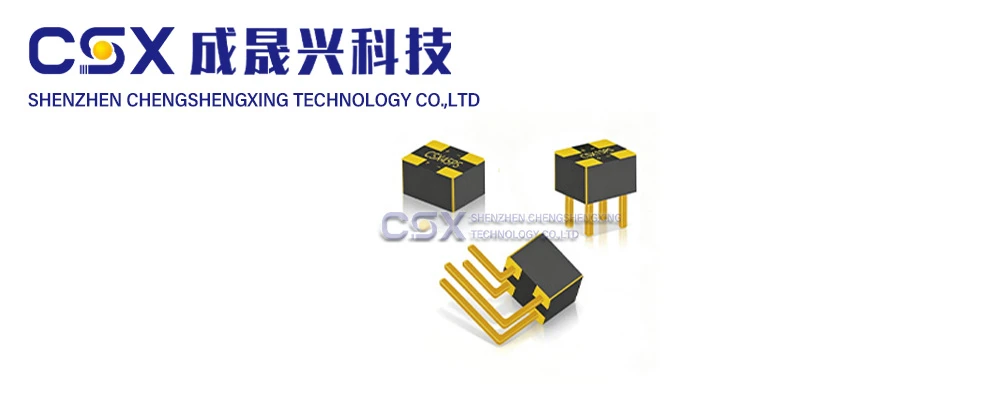

ซีรีส์นี้นำเสนอมุมทริกเกอร์ที่หลากหลายให้เลือก: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) และ CSX60PS (60°)มุมทริกเกอร์หมายถึงเกณฑ์การเอียงที่สวิตช์เปิดใช้งาน และเป็นปัจจัยสำคัญในการเลือกรุ่นที่เหมาะสม

จุดเด่นของผลิตภัณฑ์ (จุดขายหลักเพื่อดึงดูดผู้อ่าน)

1. ไม่มีการสัมผัสทางกายภาพของโลหะ：ทนต่อการกัดกร่อนและปราศจากการสึกหรอ: เนื่องจากการนำไฟฟ้าไม่ได้ขึ้นอยู่กับหน้าสัมผัสของโลหะ จึงช่วยขจัดปัญหาทั่วไปของการเกิดออกซิเดชัน สนิม และการระเหยที่พบในสวิตช์เชิงกลได้อย่างสมบูรณ์ ด้วยอายุการใช้งานสูงสุด 50,000 ชั่วโมง จึงเหมาะสำหรับอุปกรณ์ที่ต้องการการจ่ายไฟต่อเนื่องยาวนาน
2. การตรวจจับการเอียงรอบทิศทาง 360 °:ตรวจจับการเอียงไปในทิศทางใดก็ได้ ตอบสนองความต้องการการป้องกันการเอียงรอบด้านในอุปกรณ์

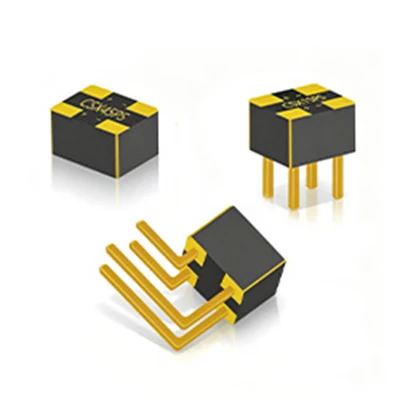

3. ความสามารถในการติดตั้งและการผลิตที่ยืดหยุ่น:นำเสนอขนาดบรรจุภัณฑ์มาตรฐาน 4.2 × 3.2 × 3 มม. และรองรับทั้งการติดตั้งบนพื้นผิว SMT และการติดตั้งผ่านรู DIP สามารถติดตั้งบนแผงวงจรทั้งแนวนอนและแนวตั้ง ทำให้เหมาะสำหรับทั้งการพัฒนาต้นแบบและการผลิตอัตโนมัติในปริมาณมาก
4. การทำงานที่เสถียรในช่วงอุณหภูมิที่กว้าง:ช่วงอุณหภูมิในการทำงาน 40°C ถึง +85°C สามารถทนต่อความผันผวนของอุณหภูมิที่เกิดจากกระแสอากาศร้อนภายในเครื่องใช้ไฟฟ้าภายในบ้าน อุปกรณ์ทางการแพทย์ และสภาพแวดล้อมทางอุตสาหกรรมทั่วไป
5. แหล่งจ่ายไฟแบบธรรมดา:รองรับ 3.3V / 5VDC ช่วยให้สามารถรวมเข้ากับบอร์ดควบคุม MCU กระแสหลักได้โดยตรง

ข้อมูลจำเพาะทางไฟฟ้าทั่วไป
●แรงดันไฟฟ้าขณะทำงาน: 3.3V / 5VDC
●กระแสไฟทำงาน: 10mA
●อายุการใช้งาน: 50,000 ชั่วโมง
●อุณหภูมิในการทำงาน: -40°C ถึง +85°C

ตัวอย่างโครงการในโลกแห่งความเป็นจริงเพื่อช่วยให้คุณประเมินได้อย่างรวดเร็วว่าโครงการเหล่านั้นสอดคล้องกับความต้องการของคุณอย่างไร

กรณีศึกษา 1 | การป้องกันการเอียงสำหรับขาตั้งการรักษาพยาบาล-การเลือกรุ่น: CSX15PS (ทริกเกอร์ 15°)
ข้อกำหนดของโครงการ:ต้องส่งสัญญาณเตือนอย่างรวดเร็วและตัดไฟเมื่อเอียงอุปกรณ์น้อยที่สุด อุปกรณ์ยังคงมีกระแสไฟตลอดทั้งปี ดังนั้นจึงต้องป้องกันการกัดกร่อนและความล้มเหลวของหน้าสัมผัส ขับเคลื่อนโดยแหล่งจ่ายไฟภายนอก ทำไมถึงเลือก: การสั่งงานอย่างรวดเร็วที่มุมต่ำ 15° ช่วยให้มั่นใจได้ถึงการตอบสนองที่ละเอียดอ่อนและปลอดภัย การออกแบบแบบไร้สัมผัสของออปโตคัปเปลอร์ช่วยลดความกังวลเกี่ยวกับการกัดกร่อนของหน้าสัมผัสจากการใช้งานในระยะยาว ตัวเลือกการติดตั้งทั้ง SMT และ DIP รองรับการออกแบบ PCB ที่แตกต่างกัน
กรณีที่ 2 | การป้องกันการเอียงสำหรับเครื่องทำความร้อนในพื้นที่แบบตั้งพื้น - รุ่น CSX30PS (ทริกเกอร์ 30°)
ข้อกำหนดของโครงการ:ป้องกันไฟตัดเมื่ออุปกรณ์เอียง 30°; อุปกรณ์ประกอบด้วยความร้อนและฝุ่น การสั่นสะเทือนในการปฏิบัติงานจะต้องไม่ก่อให้เกิดการกระตุ้นที่ผิดพลาด ขับเคลื่อนโดยแหล่งจ่ายไฟ AC ภายนอก ทำไมถึงเลือก: 30° เป็นเกณฑ์มาตรฐานสำหรับการป้องกันการพลิกคว่ำในเครื่องใช้ไฟฟ้าขนาดเล็ก ตัวเรือนที่ปิดสนิทจะแยกความร้อนและฝุ่นภายใน การออกแบบแบบไร้สัมผัสช่วยขจัดปัญหาการเสื่อมสภาพและความล้มเหลวที่เกี่ยวข้องกับกลไกบอลสวิตช์แบบเดิมๆ

รายการตรวจสอบการประเมินตนเอง: ช่วยให้คุณตัดสินใจได้อย่างรวดเร็วว่าผลิตภัณฑ์นี้คุ้มค่าที่จะซื้อหรือไม่

หลังจากอ่านคำถามด้านล่างแล้ว คุณจะสามารถระบุได้ว่าโครงการนี้เหมาะกับคุณหรือไม่:

✅ผลิตภัณฑ์นี้เหมาะสำหรับการซื้อหากโครงการของคุณตรงตามเงื่อนไขต่อไปนี้:
1. อุปกรณ์นี้ใช้พลังงานจากแหล่งพลังงานภายนอก และสามารถรองรับกระแสไฟในการทำงานที่นิ่ง 10 mA
2. ผลิตภัณฑ์ต้องการแหล่งจ่ายไฟต่อเนื่องในระยะยาว และไม่สามารถทนต่อความล้มเหลวที่ตามมาที่เกิดจากการกัดกร่อนของหน้าสัมผัสหรือการสัมผัสที่ไม่ดี
3. จำเป็นต้องมีการตรวจจับการเอียงรอบทิศทาง 360°
4. สภาพแวดล้อมการใช้งานประกอบด้วยฝุ่นและอากาศร้อน ซึ่งอาจทำให้สวิตช์ลูกกลล้มเหลว
5. จำเป็นต้องมีทั้งการสร้างต้นแบบและการดีบัก ในขณะเดียวกันก็รองรับการผลิต SMT ในปริมาณมาก

❌เราไม่แนะนำผลิตภัณฑ์นี้หากโครงการของคุณตรงตามเงื่อนไขใดๆ ต่อไปนี้:
1. อุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่ที่มีข้อกำหนดที่เข้มงวดสำหรับการใช้พลังงานที่นิ่ง
2. สินค้าอุปโภคบริโภคที่ออกแบบมาให้มีต้นทุนต่ำมาก ใช้ภายในอาคารได้ง่าย และมีอายุการใช้งานสั้น (บอลสวิตช์แบบมาตรฐานก็เพียงพอแล้ว)
3. อุปกรณ์ที่มีแรงดันไฟฟ้านอกเหนือจาก 3.3V หรือ 5V ซึ่งไม่สามารถแปลงแรงดันไฟฟ้าได้1.

เคล็ดลับในการหลีกเลี่ยงข้อผิดพลาดเมื่อเลือกรุ่น

อย่ามองข้ามกระแสไฟฟ้าสถิต เนื่องจากจะทำให้ประจุแบตเตอรี่หมดอย่างรวดเร็ว
2. เลือกมุมทริกเกอร์ที่ถูกต้องตามตรรกะการป้องกันความปลอดภัยของคุณ อย่าเลือกรุ่น 60° สำหรับการใช้งานที่ต้องการมุมทริกเกอร์เล็กน้อย
3. ห้ามจ่ายไฟเกิน 3.3V หรือ 5V เพราะจะทำให้อุปกรณ์ไหม้ทันที

หากคุณได้วิเคราะห์ข้อกำหนดของโครงการแล้ว แต่ยังไม่แน่ใจเกี่ยวกับมุมหรือวิธีแก้ปัญหาที่เหมาะสมที่สุด ก็ไม่จำเป็นต้องลองผิดลองถูกอีก ไม่ว่าคุณจะเป็นวิศวกรด้าน R&D ในภาคส่วนเครื่องใช้ในบ้าน การแพทย์ หรืออุปกรณ์อุตสาหกรรม หรือผู้ซื้อ OEM ปริมาณมาก โปรดติดต่อเราได้เลย เราสามารถจัดเตรียมการทดสอบตัวอย่าง จัดส่งรายงานการทดสอบประสิทธิภาพ และช่วยคุณกำหนดมุมทริกเกอร์ที่เหมาะสม
ท้ายที่สุดแล้ว ค่านิยมหลักของสวิตช์เอียงโฟโตอิเล็กทริคอยู่ที่การออกแบบแบบไร้การสัมผัส ซึ่งจัดการกับปัญหาจากการกัดกร่อนและการสึกหรอที่เกี่ยวข้องกับสวิตช์เชิงกล หากคุณกำลังประสบปัญหาหน้าสัมผัสล้มเหลวในบอลสวิตช์ ผลิตภัณฑ์นี้คุ้มค่าที่จะลองพิจารณา หากคุณต้องการตรวจสอบข้อมูลจำเพาะของผลิตภัณฑ์โดยละเอียด ลิงก์ไปยังเอกสารข้อมูลมีให้ด้านล่าง หากคุณต้องการการสนับสนุนทางเทคนิคแบบตัวต่อตัวสำหรับการเลือกผลิตภัณฑ์ โปรดติดต่อทีมงานของเรา

อ้างอิง: International Electrotechnical Commission (IEC) 60947-5-3: แนวทางทางเทคนิคและการใช้งานสำหรับสวิตช์เอียง, 2021; รายงานการทดสอบความน่าเชื่อถือของสมาคมอิเล็กทรอนิกส์อุตสาหกรรม (IEA) เกี่ยวกับโฟโตอิเล็กทริคเซ็นเซอร์เอียง, 2022; *วารสารเซ็นเซอร์และแอคชูเอเตอร์*: การใช้สวิตช์เอียงโฟโตอิเล็กทริคแบบไร้สัมผัสในโซลูชันด้านความปลอดภัยสำหรับเครื่องใช้ในบ้านและอุปกรณ์การแพทย์ ฉบับที่ ฉบับที่ 18 ฉบับที่ 2 พ.ศ. 2566
