โรงงานสวิตช์เซ็นเซอร์แบบรวมเบื้องหลังแบรนด์ CSX
- 1. การออกแบบทางกลอย่างหมดจดและไม่มีกำลัง
- 2. ความน่าเชื่อถือแบบขนานหลายช่องสัญญาณ
- 3.ได้มาตรฐาน RoHS และปิดผนึกสูญญากาศ
- 4.OEM/ODM และการปรับแต่งแบบเต็ม
- 5. ตัวอย่างฟรีสำหรับการประเมินผล
- 6. จัดส่งทั่วโลกอย่างรวดเร็ว
สวิตช์เซ็นเซอร์สำหรับทุกความต้องการในการตรวจจับ
ตระกูลผลิตภัณฑ์ที่ได้รับการออกแบบทางวิศวกรรมสี่ตระกูลครอบคลุมการสั่นสะเทือน การเอียง การวางแนว และการตรวจจับการเคลื่อนไหว ตั้งแต่ชิ้นส่วน SMD ขนาดกะทัดรัดพิเศษไปจนถึงสวิตช์ปิดผนึกระดับอุตสาหกรรม
เซ็นเซอร์และสวิตช์การสั่นสะเทือนทางกลที่ตรวจจับการสั่นสะเทือนระดับจุลภาค การกระจัด และการเคลื่อนไหวด้วยพลังงานที่นิ่งเป็นศูนย์
1.เซ็นเซอร์สั่นสะเทือนความไวสูงพิเศษ (ซีรี่ส์ CSX-SEN)
2.สวิตช์การสั่นสะเทือนความไวสูง (S180 / S300)
3.สวิตช์การสั่นสะเทือนความไวสูงปานกลาง (S01 / S02 / S06 / S08)
สวิตช์เอียงแบบขนานหลายช่องสัญญาณสำหรับการป้องกันการพลิกคว่ำและการตรวจจับมุมบน PCB แนวนอนหรือแนวตั้ง
1.CSX series สวิตช์เอียงรอบทิศทาง (15 องศา –90 องศา)
2.จานแนวตั้ง VT45 / XT45 (NO/NC)
3.ประเภทแนวตั้งและแนวนอนอุตสาหกรรม (IP65–IP68)
สวิตช์เชิงกลทางเดียว สองทาง สี่ทิศทาง และหกแกนที่มาแทนที่ไจโรสโคปในผลิตภัณฑ์ตรวจจับการวางแนว
1.สวิตช์ปรับเอียงทางเดียว (S07, S07D, CSX2010)
2.สวิตช์เอียงสองทาง (S07B, 90180, CSX90A)
3.Four-way S04 และ Six-way S86 (ทางเลือกไจโรสโคป)
สวิตช์ความน่าเชื่อถือสูงสำหรับการใช้งานที่ต้องการการตรวจจับแบบไม่สัมผัสหรือไร้การสึกหรอ หรือการตรวจจับการเคลื่อนไหวและท่าทางแบบผสมผสาน
1.สวิตช์ปรับเอียงตาแมว (CSX15PS–CSX60PS)
2.สวิตช์ตรวจจับการเคลื่อนไหวและท่าทาง (X65 / BT45)
3. สวิตช์เอียงอื่น ๆ
ผลิตภัณฑ์เด่น:ข้อมูลจำเพาะทางวิศวกรรมสำหรับ Design-In
-
เซ็นเซอร์สั่นสะเทือน (ความไวสูงพิเศษ)
-
สวิตช์ปรับเอียงรอบทิศทางซีรีส์ CSX
-
สวิตช์สั่นสะเทือนขนาดเล็ก (เกรดผู้บริโภค)
-
สวิตช์เอียงตาแมว
-
สวิตช์เอียงหลายทิศทาง
-
สวิตช์ปรับเอียงรอบทิศทางแนวตั้ง (เกรดอุตสาหกรรม)
| พารามิเตอร์ | ค่า |
| การใช้พลังงานด้วยตนเอง | ≈ 0 |
| แรงดันไฟฟ้าขณะทำงาน | 0.5 – 24 โวลท์ดีซี |
| การดำเนินงานในปัจจุบัน | 2 ไมโครเอ – 10 มิลลิแอมป์ |
| ความต้านทานต่อการสัมผัส | < 30 Ω |
| ความต้านทานของฉนวน | > 10 MΩ |
| อุณหภูมิในการทำงาน | −40 องศาถึง +85 องศา |
| ขนาดบรรจุภัณฑ์ | 2.0×2.0×3.0 มม. · 2.5×2.5×4.8 มม. · 3.0×3.0×5.2 มม. |
| การติดตั้ง | SMT |
| พารามิเตอร์ | ค่า |
| ตัวเลือกมุมทริกเกอร์ | 15 องศา / 30 องศา / 45 องศา / 60 องศา / 80 องศา / 90 องศา |
| ขนาดบรรจุภัณฑ์ | 4.9 × 2.5 × 1.85 มม |
| โครงสร้าง | ขนานหลายช่อง + หลายเม็ด |
| แรงดันไฟฟ้า/กระแสไฟฟ้าขณะใช้งาน | 0.5–24 VDC · 2 µA – 10 mA |
| การติดตั้ง | รองรับการติดตั้งในแนวนอน (หันหน้าเข้าหรือหันหน้าออก) และการติดตั้งในแนวตั้ง (เคียงข้างกัน) |
| การใช้งาน | การแจ้งเตือนการปิดเครื่อง ป้องกันการงัดแงะ และป้องกันการก่อกวน |
| พารามิเตอร์ | ค่า |
| โครงสร้าง | ลูกปัดเดี่ยว/ลูกปัดคู่ |
| วิธีการติดตั้ง | SMT |
| ขนาดแพ็คเกจ | 2*2*2.8 มม./3*3*4.5 มม./2*1.5*0.95 มม./3.2*4.8*1.6 มม./3.2*4.8*1.6 มม./2*1.5*1.25 มม. |
| พารามิเตอร์ | ค่า |
| ตัวเลือกมุมทริกเกอร์ | 15 องศา / 30 องศา / 45 องศา / 60 องศา |
| แรงดันไฟฟ้าขณะทำงาน | 3.3 / 5 โวลท์ดีซี |
| การดำเนินงานในปัจจุบัน | 10 mA |
| อายุการใช้งาน | 50,000 ชม |
| ขนาดบรรจุภัณฑ์ | 4.2 × 3.2 × 3.0 มม |
| วิธีการติดตั้ง | กระดานแนวนอน/กระดานแนวตั้ง SMT / DIP |
อีกทางหนึ่ง ในสถานะเริ่มต้น สวิตช์จะเปิดตามปกติ เมื่อเอียงไปในทิศทางเดียวกับมุมสวิตชิ่ง พิน 1 และ 2 จะเชื่อมต่อกัน เมื่อเอียงไปในทิศทางอื่นไปยังมุมสวิตชิ่ง ให้เชื่อมต่อพิน 1 และ 3
| พารามิเตอร์ | ค่า |
| ขนาดแพ็คเกจ | 4.9*2.5*1.6 มม./4.9*2.5*2.3 มม./4.95*5.15*3.1 มม. |
| คะแนนซีล | IP68 |
| วัสดุ | พีซีบี |
| การติดตั้ง | แผ่นแนวตั้ง แผ่นแนวนอน |
| การใช้พลังงาน | ≈0 |

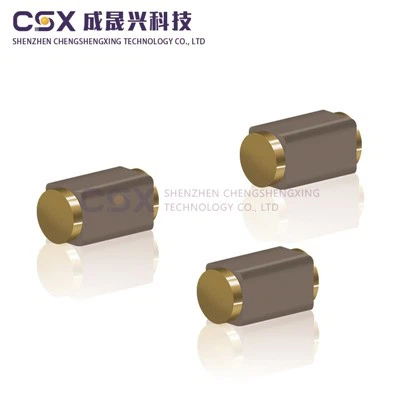

| พารามิเตอร์ | ค่า |
| โมเดล | 615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A |
| ตัวเลือกมุมทริกเกอร์ | 15 องศา / 30 องศา / 45 องศา / 60 องศา / 65 องศา |
| คะแนนการปิดผนึก | IP68 |
| ขนาดบรรจุภัณฑ์ | 3.0 × 3.0 × 5.2 มม. · 5.5×5.5×7.2มม. |
กลไกเบื้องหลังสวิตช์เซนเซอร์แบบ Zero-Power
ตำแหน่งที่สวิตช์เซ็นเซอร์ CSX ได้รับการออกแบบ
- เครื่องติดตาม GPS ในรถยนต์ เครื่องกระจายกลิ่นหอมอัจฉริยะในรถยนต์
- กระจกมองหลังแบบสตรีมมิ่ง TPMS (ระบบตรวจวัดแรงดันลมยาง)
- แดชแคม
- หมวกกันน็อคอัจฉริยะ นาฬิกาอัจฉริยะ และกำไลอัจฉริยะ
- ปืนนวดอัจฉริยะ เครื่องชั่งน้ำหนักไขมันในร่างกายอัจฉริยะ
- อุปกรณ์นวด อุปกรณ์ทำความสะอาดผิวหน้า เครื่องวัดออกซิเจนในเลือด
- เครื่องแก้ไขท่าทาง
- ล็อคประตูอัจฉริยะ กล้องอัจฉริยะ ถังขยะอัจฉริยะ
- มิเตอร์แก๊ส มิเตอร์ไฟฟ้า มิเตอร์น้ำ
- แปรงสีฟันไฟฟ้า รีโมทคอนโทรล
- ตู้เซฟ
- เหยือกกรองน้ำ ถ้วยอุ่น ถ้วยน้ำผลไม้
- โคมไฟฆ่าเชื้อโรค อุปกรณ์อัลตราโซนิก ที่นั่งชักโครก
- เครื่องทำความร้อน พัดลมขนาดเล็ก เครื่องกำจัดยุง
- เครื่องเพิ่มความชื้น, เครื่องกระจายกลิ่นหอม
- สัญญาณป้องกันการงัดแงะสำหรับมิเตอร์แก๊ส / น้ำ / ไฟฟ้าและตู้นิรภัย
- การป้องกันการพลิกคว่ำสำหรับอุปกรณ์ทางการแพทย์
- สถานีชาร์จ อุปกรณ์เครื่องกลไฟฟ้า
- ฉลากลอจิสติกส์และการติดตามทรัพย์สิน
- กล้องโทรทรรศน์ กล้องสะท้อนจุดสีแดง กล้องถ่ายภาพความร้อนอินฟราเรด ฯลฯ
- คอมพิวเตอร์จักรยาน ไฟท้าย
- ของเล่นอัจฉริยะ ลูกเต๋าของเล่น ลูกบาศก์รูบิคอิเล็กทรอนิกส์ อุปกรณ์ควบคุมเกม ฯลฯ
- นาฬิกาปลุก ไฟกลางแจ้ง ฯลฯ
การผลิตอัตโนมัติที่มีปริมาณงานสูง
-
แท่นทดสอบอัตโนมัติเต็มรูปแบบ 10 แท่นที่สามารถเอียง การสั่นสะเทือน และการหมุนได้อเนกประสงค์ โดยมีความสามารถในการทดสอบรายวันที่ 2 ล้านหน่วยสำเร็จรูป
-
เครื่องเจาะที่มีความแม่นยำพร้อมกันหกแกน ผลผลิตรายวันของชิ้นส่วนเจาะขนาดเล็กที่มีความแม่นยำสูง 1 ล้านชิ้น
-
เครื่องติดเทปและติดเทปอัตโนมัติความเร็วสูงจำนวน 6 เครื่อง พร้อมความสามารถในการบรรจุบรรจุภัณฑ์รายวันที่ 2 ล้านหน่วย
-
ติดตั้งเครื่องกลึงอัตโนมัติความเที่ยงตรงสูง 30 ตัวนำเข้าจากไต้หวัน สามารถประมวลผลชิ้นส่วนฮาร์ดแวร์ได้หนึ่งล้านชิ้นต่อวัน
-
สายการผลิตสี่สายสำหรับสวิตช์สั่นสะเทือนและเอียง โดยมีกำลังการผลิต 3 ล้านหน่วยต่อวัน
-
เครื่องตัดเลเซอร์กำลังสูงความแม่นยำสูงหกเครื่องผลิตชิ้นงานสำเร็จรูปได้ 1.8 ล้านชิ้นต่อวัน
เสาหลักทางเทคนิคหกประการที่ทำให้เซ็นเซอร์ CSX เป็นตัวเลือกการออกแบบราคาประหยัดที่เชื่อถือได้
ทางเลือกที่ชาญฉลาดกว่าสำหรับ G-Sensor และ Gyroscopes
กระบวนการระหว่างวิศวกรถึงวิศวกรที่ตรงไปตรงมา ออกแบบมาเพื่อให้เซ็นเซอร์ของคุณเปลี่ยนเข้าสู่การผลิตได้อย่างรวดเร็ว
วิเคราะห์เงื่อนไขการใช้งาน ระบุเงื่อนไขขอบเขต เช่น มุมเอียง แหล่งจ่ายไฟ ปัจจัยด้านสิ่งแวดล้อม และพื้นที่การติดตั้ง กำหนดพารามิเตอร์ทางเทคนิคหลัก และคาดการณ์ความเสี่ยงด้านโครงสร้างที่อาจเกิดขึ้น
เลือกรุ่นสวิตช์เอียงที่เหมาะสมตามสภาพการทำงาน เปรียบเทียบพารามิเตอร์หลัก เช่น มุมทริกเกอร์ อายุการใช้งาน และบรรจุภัณฑ์ จัดเตรียมตัวเลือกหลักและตัวเลือกอื่น และออกตารางอ้างอิงการเลือก
ตัวอย่างจะถูกจัดเตรียมตามคำขอ พร้อมด้วยข้อกำหนดเฉพาะและคำแนะนำในการติดตั้ง พร้อมด้วยกำหนดเวลาการส่งมอบที่กำหนดไว้อย่างชัดเจน ตัวอย่างมีจุดประสงค์เพื่อการประเมินในห้องปฏิบัติการเท่านั้น และอาจไม่สามารถใช้โดยตรงในการประกอบการผลิตจำนวนมาก
ดำเนินการทดสอบความน่าเชื่อถือ รวมถึงการกระตุ้นมุมเอียง การทดสอบที่อุณหภูมิสูงและต่ำ และการเสื่อมสภาพของแรงกระแทก วิเคราะห์ความผิดปกติร่วมกัน ทำซ้ำโซลูชัน และตรวจสอบว่าส่วนประกอบต่างๆ ตรงตามข้อกำหนดเฉพาะระดับระบบ
เมื่อแผนได้รับการสรุปแล้ว การผลิตทดลองจะเริ่มต้นขึ้น โดยมีการควบคุมคุณภาพที่ดำเนินการตลอดกระบวนการทั้งหมดเพื่อให้มั่นใจถึงความสม่ำเสมอของแบทช์อย่างเคร่งครัด ความคิดเห็นจากการติดตั้งภาคสนามจะถูกรวบรวมเพื่อเพิ่มประสิทธิภาพกระบวนการประกอบและการเตรียมการสำหรับการผลิตจำนวนมากให้เสร็จสมบูรณ์
สายการผลิตอัตโนมัติทำงานได้อย่างเสถียร และมีระบบการควบคุมคุณภาพที่ครอบคลุมเพื่อให้มั่นใจว่ามีอุปทานอย่างต่อเนื่อง เราดำเนินการตรวจสอบแบบสุ่มอย่างต่อเนื่อง ให้การสนับสนุนทางเทคนิค และปรับต้นทุนให้เหมาะสม
- 01
- 02
- 03
- 04
- 05
- 06
ข้อมูลการติดต่อ
เซินเจิ้น Chengshengxing Technology Co., Ltd.
-
อีเมล:
-
โทร:
-
วอทส์แอป:
-
ที่อยู่:
ชั้น 6 อาคาร B โซนตะวันออก สวนอุตสาหกรรม Xingdao สวนเทคโนโลยี Shangxue ถนน Jihua ถนน Bantian เขตหลงกัง เซินเจิ้น
|
* โปรดทราบข้อกำหนดของเราสำหรับกลุ่มผลิตภัณฑ์มาตรฐานเพื่อใช้เป็นข้อมูลอ้างอิงปริมาณการสั่งซื้อขั้นต่ำ |
|
| ชื่อสินค้า | ขั้นต่ำ |
| ลังพลาสติก | 1000pcs |
| กล่องพาเลทพลาสติก | 1000pcs |
| ภาชนะปั้นแบบหมุน | 1000pcs |
ขอใบเสนอราคาและตัวอย่างฟรี
ติดต่อทีมงานของเราเพื่อสอบถามข้อมูล เสนอราคา หรือโอกาสในการร่วมมือ
เราสัญญาว่าจะตอบคำถามของคุณภายใน 24 ชั่วโมง ข้อมูลของคุณจะถูกเก็บเป็นความลับอย่างเคร่งครัดและใช้เพื่อตอบสนองคำขอของคุณเท่านั้น เราให้ความสำคัญกับความต้องการและความเป็นส่วนตัวของคุณ
คำถามที่พบบ่อย
เซ็นเซอร์สั่นสะเทือนและสวิตช์เอียงของ CSX ได้รับพลังงานหรือไม่
สวิตช์เอียง CSX สามารถแทนที่สวิตช์แบบปรอทได้หรือไม่
นโยบายตัวอย่างและปริมาณการสั่งซื้อขั้นต่ำคืออะไร?
คุณสามารถปรับแต่งมุมไกปืน ขนาด หรือระดับการกันน้ำได้หรือไม่?
ผลิตภัณฑ์ CSX เป็นไปตามมาตรฐานการปฏิบัติตามสากลหรือไม่
